Caída de tensión: tener 12 V no significa tener buena alimentación
Un multímetro puede mostrar tensión de batería en un conector y, aun así, el componente no funcionar. Corrosión, terminales flojos, cables dañados o masas deficientes pueden permitir una lectura de voltaje sin ser capaces de transportar la corriente que la carga necesita.
¿Qué es una caída de tensión?
Cuando circula corriente, toda resistencia no deseada consume parte de la tensión disponible. Una conexión sulfatada, un empalme defectuoso, un cable parcialmente roto o una masa oxidada pueden comportarse como una resistencia en serie.
La relación básica es V = I × R. Una resistencia pequeña puede producir una caída importante cuando la corriente aumenta.

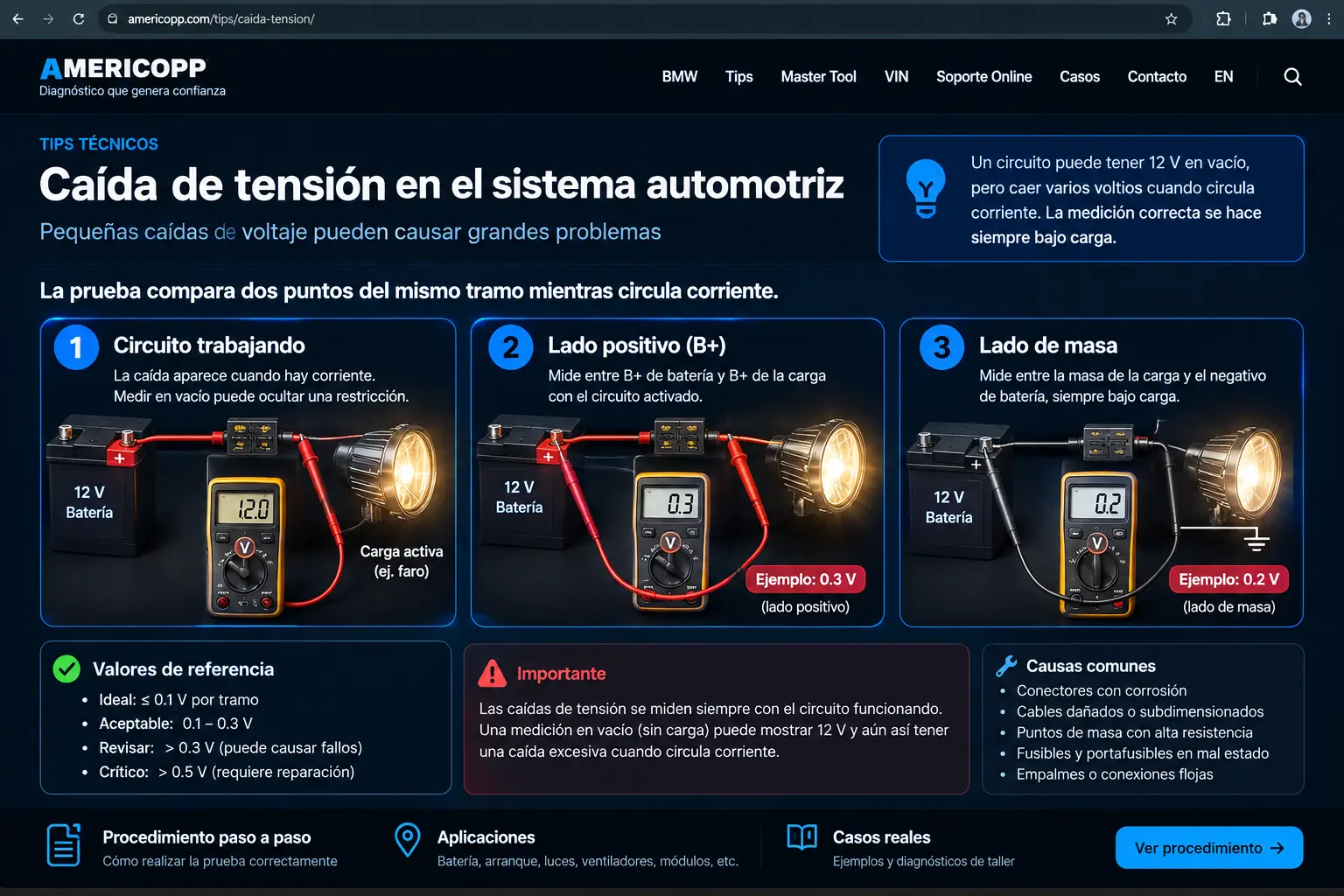

La prueba debe hacerse bajo carga
Coloca el multímetro en voltios DC y mide entre los dos extremos del tramo que quieres evaluar mientras el circuito está activado. El instrumento mostrará directamente cuánta tensión se está perdiendo en ese cable, conexión, interruptor o masa.
Para el lado positivo, compara el positivo de batería con la alimentación de la carga. Para el lado de masa, compara la masa de la carga o carcasa con el negativo de batería.
Valores de referencia: guía, no sustituto del manual
Cuando el fabricante no proporciona una especificación propia, referencias de diagnóstico usan aproximadamente 0.00 V en una conexión ideal, hasta 0.20 V en un cable, 0.30 V en un interruptor y 0.10 V en una masa. La especificación OEM siempre tiene prioridad.
En el circuito de arranque, una referencia práctica para la caída total durante crank es aproximadamente 0.2–0.5 V, distribuida entre positivo y masa.
Ejemplo: motor de arranque lento
No condenes inmediatamente batería o starter. Mide primero el lado positivo desde el borne positivo de batería hasta el terminal B+ del motor de arranque mientras das arranque. Después mide desde carcasa/bloque del motor hasta el borne negativo de batería.
Si aparece caída excesiva, divide el circuito por secciones hasta localizar el tramo con la pérdida anormal.
Por qué esta prueba evita reemplazos innecesarios
Una mala alimentación o masa puede producir módulos sin comunicación, sensores erráticos, motores lentos, relés que vibran, DTC de undervoltage y fallas intermitentes. Medir únicamente voltaje en vacío puede llevar a reemplazar un componente sano.
Antes de reemplazar el componente
1) confirma diagrama y puntos de prueba; 2) activa la carga; 3) mide caída por positivo; 4) mide caída por masa; 5) divide el circuito; 6) inspecciona terminales, crimps, corrosión y masas; 7) repara y repite la prueba.
Error común de taller
Medir 12 V en un conector desconectado y concluir que “la corriente llega”. Esa prueba demuestra potencial eléctrico, pero no necesariamente capacidad de suministro.
Conclusión
La caída de tensión convierte una sospecha eléctrica en una medición verificable. Voltaje presente no es lo mismo que circuito sano: carga, mide y demuestra.
