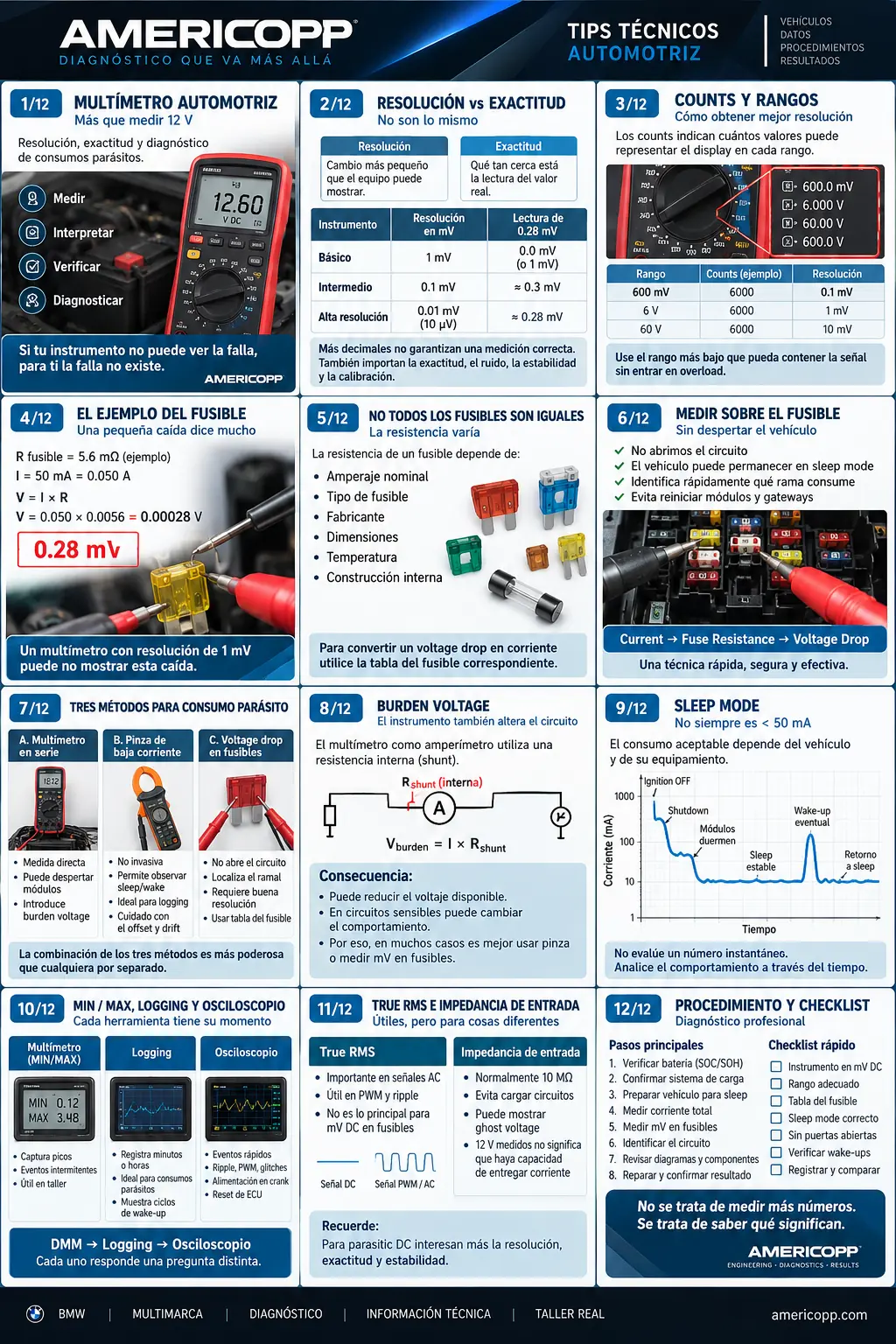

Multímetro automotriz: resolución, exactitud y diagnóstico de consumos parásitos

Resolución y exactitud no significan lo mismo

Resolución es el cambio más pequeño que el equipo puede representar. Exactitud es qué tan cerca está la lectura del valor real dentro de las condiciones especificadas. Un instrumento puede mostrar muchos decimales y aun tener incertidumbre suficiente para que esos últimos dígitos no sean útiles.

Para diagnosticar pequeñas caídas de tensión, revisa la resolución del rango de mV DC y la especificación de exactitud aplicable a ese rango.

Counts y rango: la resolución depende de dónde estás midiendo

Los counts indican cuántos pasos puede representar el convertidor dentro de un rango. No son sinónimo de exactitud ni garantizan por sí solos un diagnóstico profesional.

En un instrumento hipotético de 6000 counts, un rango de 600 mV puede ofrecer alrededor de 0.1 mV de resolución, mientras que un rango de 6 V puede quedar alrededor de 1 mV. Para señales pequeñas, usa el rango más bajo que contenga la señal sin entrar en overload, siguiendo el manual del instrumento.

Un ejemplo: 50 mA pueden producir solo 0.28 mV

Si un fusible tuviera una resistencia efectiva de ejemplo de 5.6 mΩ y circularan 50 mA:

Un multímetro cuya resolución efectiva sea de 1 mV no puede resolver de forma fiable una caída de 0.28 mV. Ese es el tipo de limitación instrumental que puede esconder un consumo pequeño.

No todos los fusibles tienen la misma resistencia

No conviertas el valor de 5.6 mΩ en una regla. La resistencia varía según amperaje nominal, familia de fusible, fabricante, geometría, temperatura y construcción. Para convertir una caída de tensión en corriente, utiliza la tabla o dato correspondiente al fusible real y a las condiciones de la prueba.

Medir sobre el fusible ayuda a no despertar el vehículo

Cuando un vehículo moderno ya está en sleep mode, retirar fusibles puede despertar gateways, reiniciar módulos o cambiar la condición que intentas diagnosticar. Medir mV directamente entre los puntos de prueba del fusible permite localizar un ramal activo sin abrir el circuito.

La lógica es sencilla: corriente → resistencia del fusible → caída de tensión. La interpretación, sin embargo, debe considerar la resistencia correcta del fusible y la capacidad del multímetro para resolver esa caída.

Tres métodos para consumo parásito

Amperímetro en serie: ofrece una lectura directa, pero obliga a abrir el circuito y puede alterar estados de módulos.

Pinza de baja corriente: es no invasiva y muy útil para observar shutdown, sleep y wake-ups; exige controlar cero, offset y drift.

mV en fusibles: permite localizar el ramal responsable sin retirar fusibles, pero requiere buena resolución y una tabla válida.

Burden voltage: el amperímetro también forma parte del circuito

Cuando mides corriente en serie, el multímetro utiliza un shunt interno. La corriente que atraviesa ese shunt produce una caída de tensión: V_burden = I × R_shunt.

En circuitos sensibles, esa caída puede reducir el voltaje disponible y modificar el comportamiento del sistema. Por eso una pinza de corriente o la medición de mV sobre fusibles puede ser preferible en determinadas pruebas.

Sleep mode: no conviertas “50 mA” en un número mágico

El consumo aceptable depende del vehículo, su equipamiento y la estrategia de gestión de energía. Telemática, keyless entry, alarmas, gateways y otros módulos pueden generar wake-ups legítimos.

Analiza la secuencia completa: key-off → shutdown → módulos durmiendo → sleep estable → wake-up eventual → retorno a sleep. Compara el resultado con la especificación OEM y no con una cifra universal tomada fuera de contexto.

MIN/MAX, logging y osciloscopio: cada herramienta responde una pregunta

MIN/MAX puede capturar eventos según la velocidad de adquisición del instrumento. Logging permite estudiar minutos u horas y es especialmente útil para consumos intermitentes y wake-ups. Para eventos rápidos, ripple, PWM, alimentación durante crank o resets de ECU, el osciloscopio ofrece la información temporal que la pantalla de un DMM puede perder.

DMM → Logging → Osciloscopio: no son sustitutos; son niveles distintos de observación.

True RMS e impedancia de entrada: útiles, pero según la señal

Para una pequeña caída DC en un fusible, las prioridades son resolución, exactitud DC, rango y estabilidad. True RMS resulta más relevante en determinadas señales AC/PWM y ripple, siempre dentro del ancho de banda especificado del instrumento.

Una alta impedancia de entrada reduce la carga sobre sensores y circuitos electrónicos, pero también puede mostrar tensiones fantasma. Ver 12 V en vacío no demuestra que el circuito pueda entregar corriente: confirma con una prueba de carga o caída de tensión cuando corresponda.
